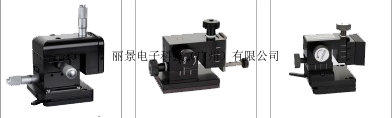

0.7um移動精度4維調節探針座
分享到：
| LJ-100-T | LJ-100-F | LJ-10-F | LJ-10-P |
| 亞微米電路/射頻測試針座 | 亞微米電路/射頻測試針座 | 電路/射頻測試針座 | I/O Pad/Electro-Optics光電測試針座 |
| 特點 | |||
| 亞微米工藝集成電路電路測試 | 亞微米工藝集成電路電路測試 | 線性移動 | 價格實惠 |
| 線性，無后座力移動 | 線性，無后座力移動 | I/O Pad 點測 | 線性移動 |
| 可以配合同軸/三軸探針夾具使用 | 可以配合同軸/三軸探針夾具使用 | 電路點測 | I/O Pad 點測 |
| 夾具可以30度范圍傾仰 | 夾具可以30度范圍傾仰 | 射頻測試 | 光電器件點測 |
| 可以使用鎢探針 | 可以使用鎢探針 | 較小的體積 | 體積小 |
| 可以配置為東/南/西/北四個方向的射頻針座 | 可以配置為東/南/西/北四個方向的射頻針座 | 可以配合同軸/三軸探針夾具使用 | 可以配合同軸/三軸探針夾具使用 |
| 射頻測試能力： 直流到40GHz~120GHz | 射頻測試能力： 直流到40GHz~120GHz | ||
| 可以配合使用校準片和校準軟件 | 可以配合使用校準片和校準軟件 | ||
| 探頭接口和線纜45度連接，無需L型轉接頭 | 探頭接口和線纜45度連接，無需L型轉接頭 | ||
| 探頭可以拆卸維修 | 探頭可以拆卸維修 | ||
| 帶射頻測試線固定裝置 | 帶射頻測試線固定裝置 | ||
| 規格 | |||
| X-Y-Z方向行程 | X-Y-Z方向行程 | X-Y-Z方向行程 | X-Y-Z方向行程 |
| 8 x 8 x 8mm | 12 x 12x 12mm | 12 x 12x 12mm | 12 x 12x 12mm |
| 線性移動 | 線性移動 | 線性移動 | 線性移動 |
| 絲杠精度 | 絲杠精度 | 絲杠精度 | 絲杠精度 |
| 700 Thread / Inch | 100 Thread / Inch | 40 Thread / Inch | 40 Thread / Inch |
| 移動精度 | 移動精度 | 移動精度 | 移動精度 |
| 0.1 微米 | 0.7微米 | 2 微米 | 10微米 |
| 尺寸 | |||
| 148mm長*120mm寬*140mm高 | 115mm長*100mm寬*112mm高 | 64mm長*47mm寬*66mm高 | 64mm長*47mm寬*55mm高 |
| 重 1500 克 | 1000 克左右 | 200 克左右 | 175 克左右 |
| 附件 | |||
| 三軸探針夾具 | |||
| 同軸探針夾具 | |||
| 磁力底座，磁力翻轉底座，真空底座 | |||
| 電動針座升級 | |||
| 射頻探頭 | |||
| 光纖探頭 | |||
| 低電流/電容點測配件 | |||
| 高壓配件 | |||
