自動控制方案 驅動:壓電驅動移動分辨率:步進 40nm移動精度:優于0.lum移動行程:12um安裝接口:9.5mm控制方式:軟件控制

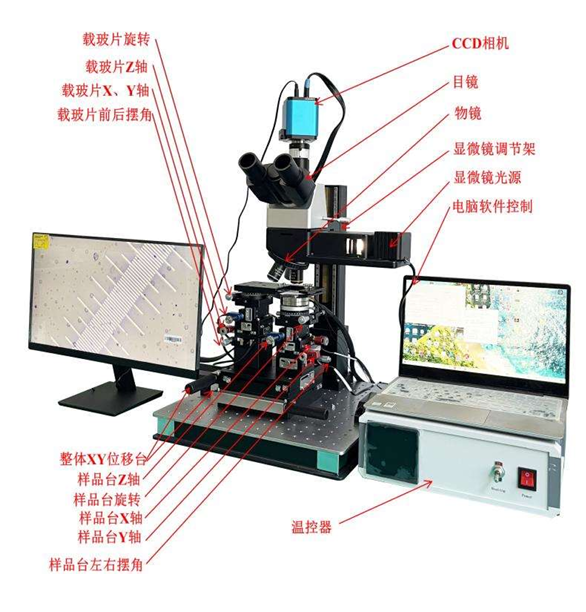

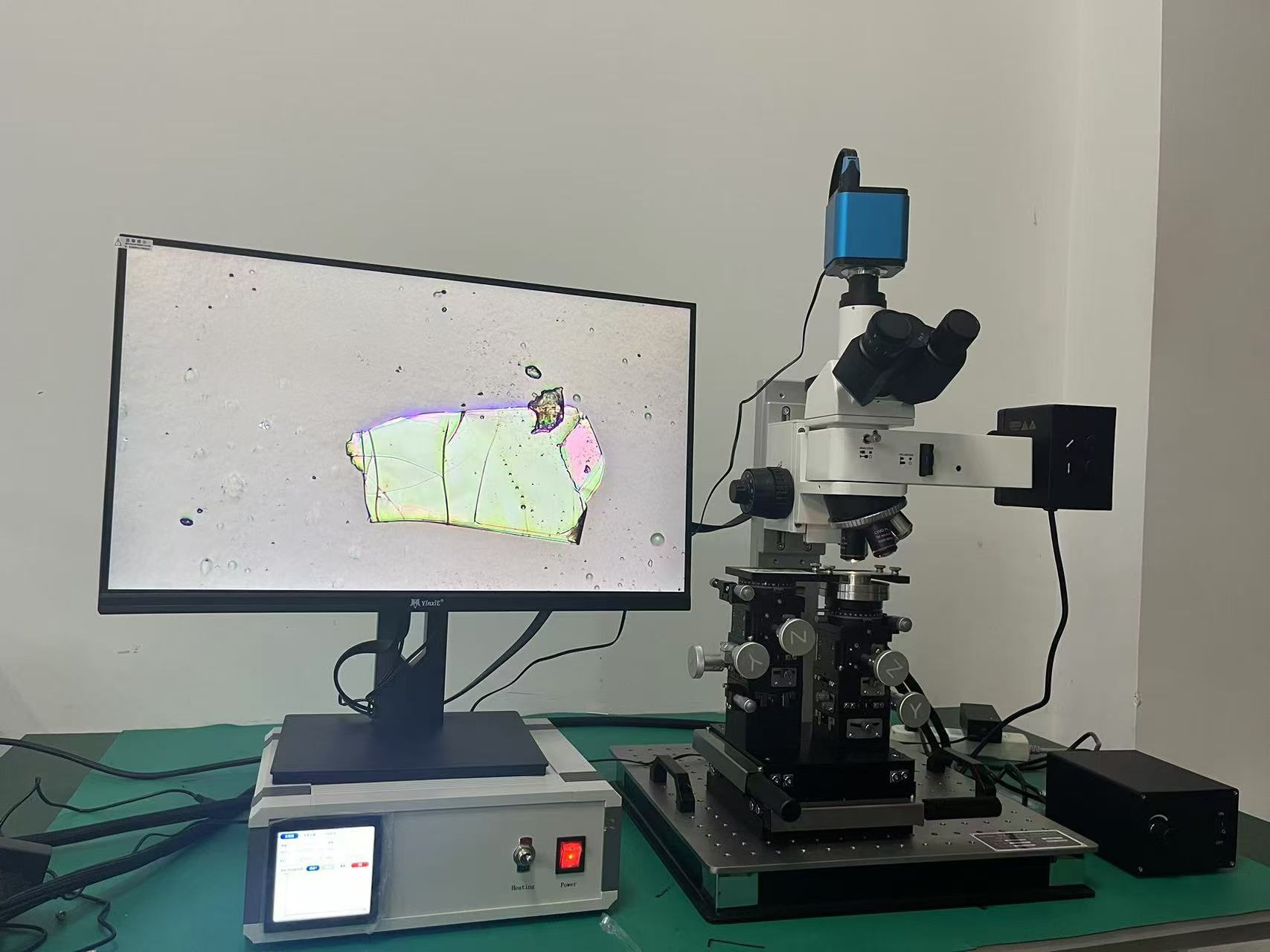

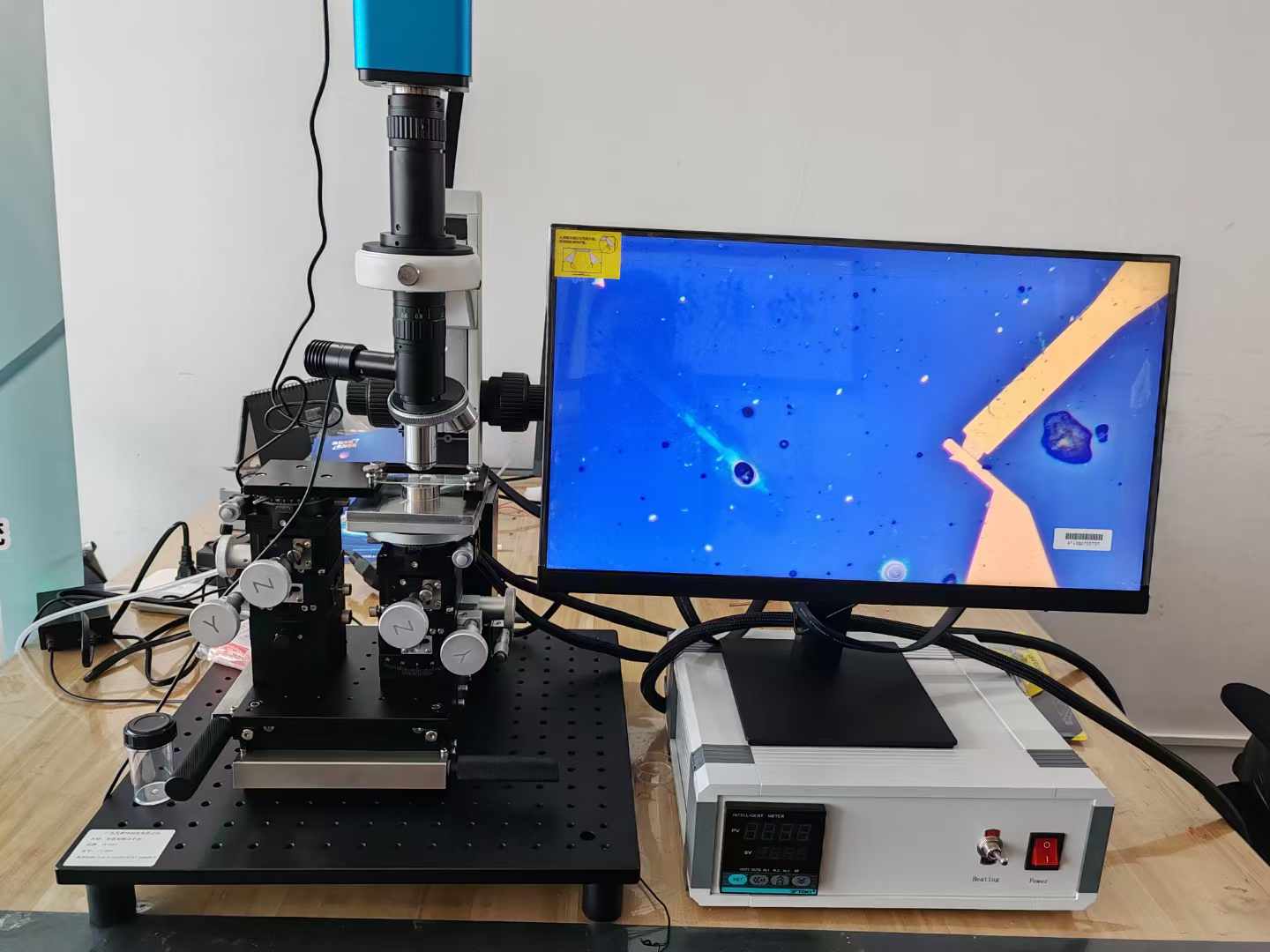

實現高質量二維材料異質結制作，界面無膠轉移技術實現不同二維材料薄層堆疊；目前二維材料異質結的廣泛研究，通過CVD生長或者機械剝離獲得的二維材料尺寸非常微小，造成材料高精度對準轉移成為實驗技術難點；艾維特電子科技與中科院聯合開發的多維度、高精度二維材料異質結轉移裝置，可以實現高于1微米精度的二維材料轉移方法，能夠方便快捷實現高質量異質結制作，解決材料轉移的難題，方法步驟為：1、將獲得的二維材料（通過CVD生長或者機械剝離）轉移到柔性襯底PDMS或PVA；2、通過高精度對準裝置將柔性襯底上的二維材料轉移到目標二維材料，然后將異質結從襯底上剝下。3、將帶異質結材料的柔性襯底轉移到目標襯底，也可以多次重復過程2獲得多層異質結。

實現高質量二維材料異質結制作，界面無膠轉移技術實現不同二維材料薄層堆疊；目前二維材料異質結的廣泛研究，通過CVD生長或者機械剝離獲得的二維材料尺寸非常微小，造成材料高精度對準轉移成為實驗技術難點；艾維特電子科技與中科院聯合開發的多維度、高精度二維材料異質結轉移裝置，可以實現高于1微米精度的二維材料轉移方法，能夠方便快捷實現高質量異質結制作，解決材料轉移的難題，方法步驟為：1、將獲得的二維材料（通過CVD生長或者機械剝離）轉移到柔性襯底PDMS或PVA；2、通過高精度對準裝置將柔性襯底上的二維材料轉移到目標二維材料，然后將異質結從襯底上剝下。3、將帶異質結材料的柔性襯底轉移到目標襯底，也可以多次重復過程2獲得多層異質結。

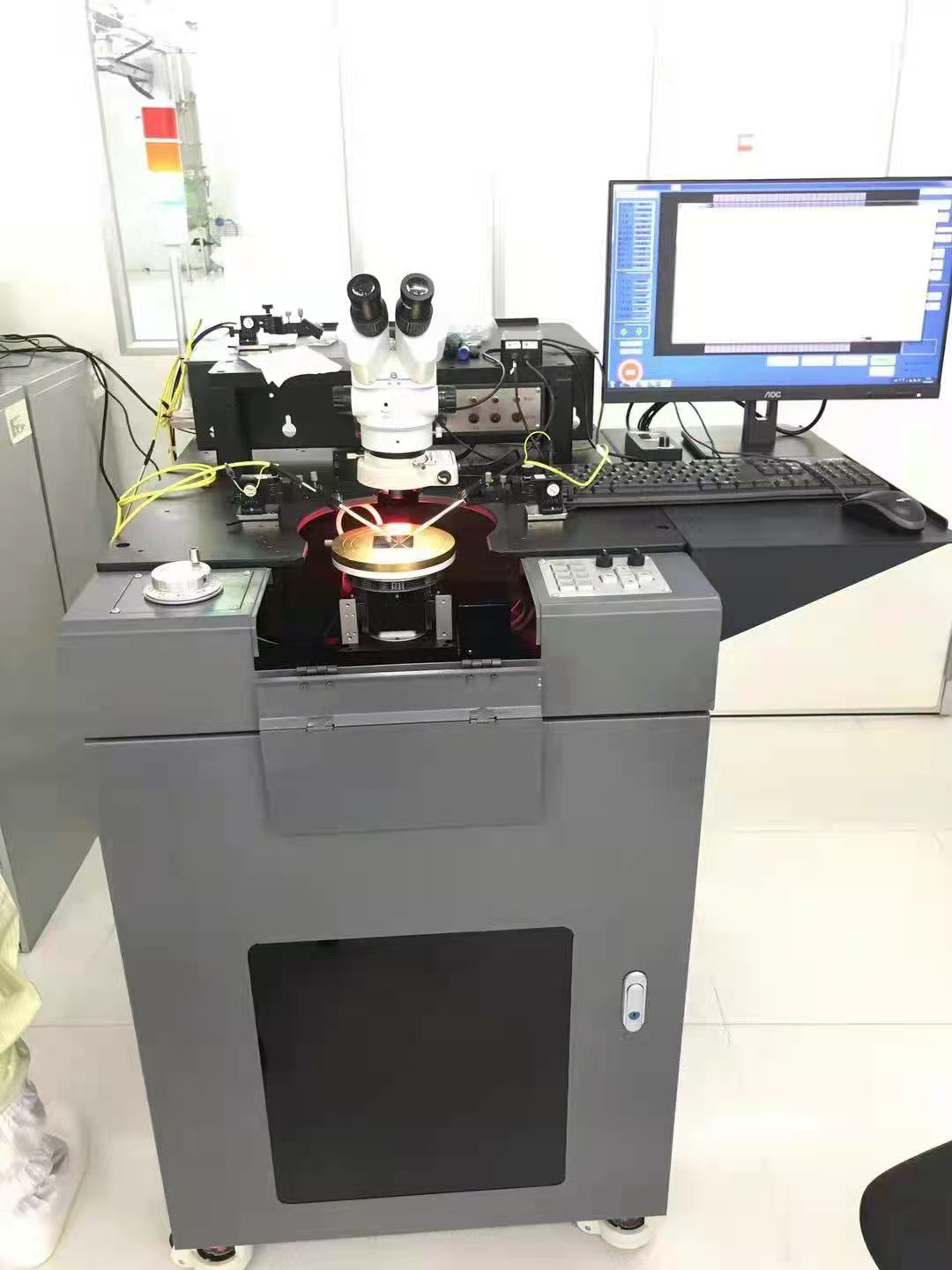

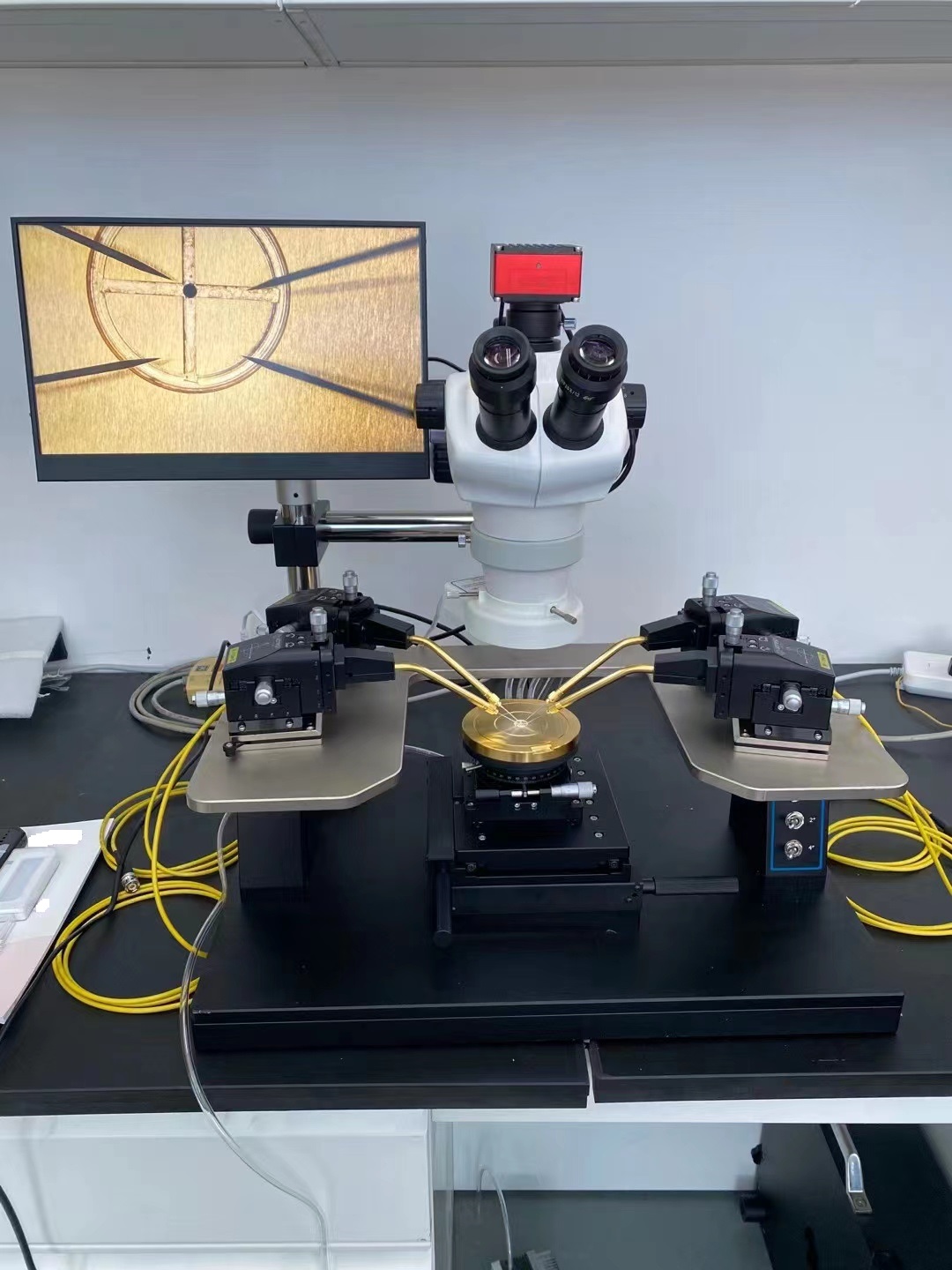

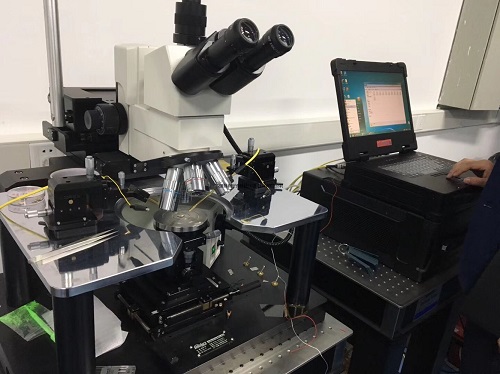

IVTPS-系列探針臺是我司一款基于高校教育與實驗室而研發的基礎型晶圓 測試探針臺。其結構緊湊，設計精密，價格實惠，在高等院校 教學和 小型實驗室科研過程中得到廣泛運用。配合對應的儀器儀表，可以用于 測試各類器件的IV/CV,PIV,光電信號等。也可以放置于手套箱內，配合 特殊氣氛使用。一般適用于學校和工廠小型實驗室。

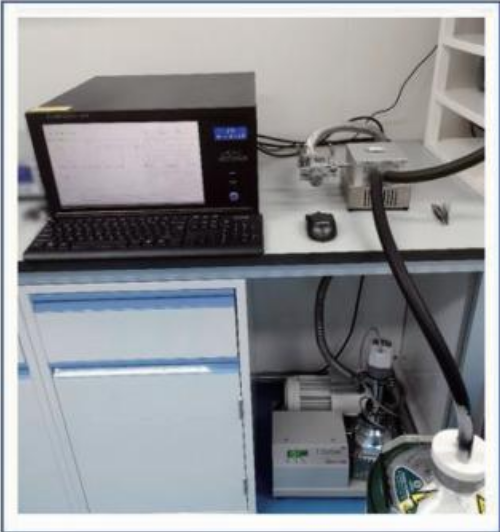

薄膜熱電參數測試儀是一臺用來測薄膜材料電導率和塞貝克系數的一體化測試設備，設備具有測試便捷、測試范圍廣、以及智能化數據分析等特點，將薄膜器件的電導率和塞貝克系數測試流程簡化到極致，可在高真空環境下實現100K-400K溫度區間的塞貝克系數和電導率測量。測試系統

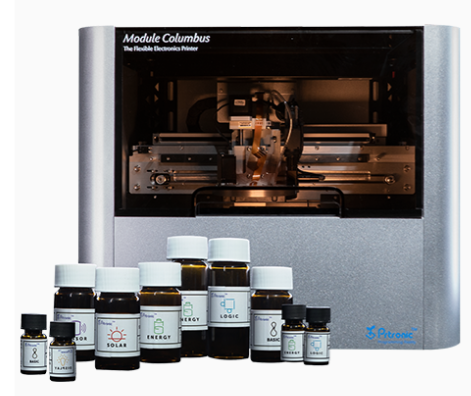

微電子打印機是集噴墨打印、點膠、刮涂工藝于一體的柔性器件制備工具，其以新型功能性油墨替代傳統顏料油墨，使用噴墨打印技術、點膠工藝、刮涂在各種平整柔性的基底上用增材制造的方式制備出 電路板、全印刷場效應晶體、電阻、電容、電感等基礎元器件和全印刷光電傳感器、全印刷光致變色傳感器、全印刷氣體傳感器、全印刷溫度傳感器、全印刷壓力傳感器全印刷平面式超級電容器、全印刷手寫發光柔性屏幕、溫致變色器件、有機太陽能電池、全印刷OLE等功能器件。

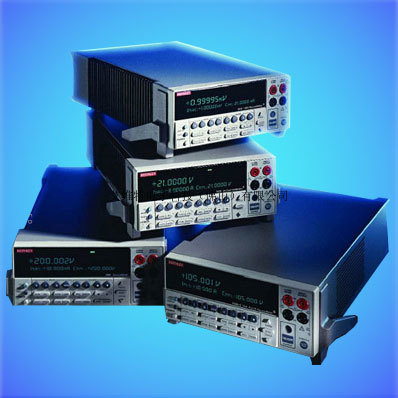

基于美國國家儀器和KEITHLEY數字源表的壓電陶瓷測試系統

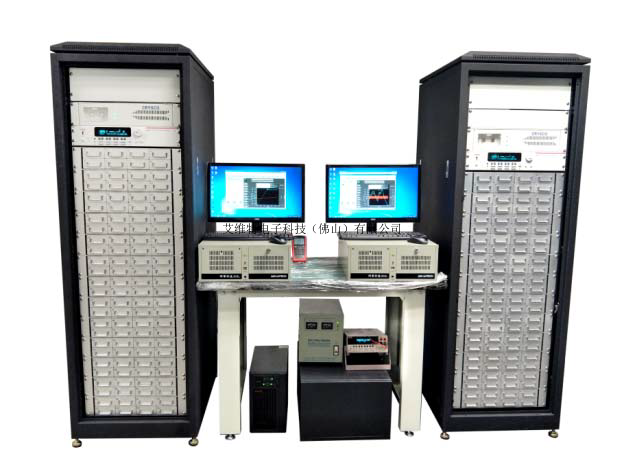

多路OLED/QLED壽命測試機是由我司自主研發的一套可以測試OLED、QLED、鈣鈦礦發光、LED等發光器件的壽命系統，基于我公司自主研發的八通道高精密可程控電源模塊，真實模擬了OLED等發光器件的老化過程。每個測試通道可獨立控制、獨立采集、獨立顯示，避免了每個通道之間的干擾，所有模塊都具備高精準、高穩定性的特點，真實意義上實現了OLED/QLED等發光器件壽命的長時間及大規模測試，完全可以滿足高校研發及企業產線上的需求。另外，壽命測試設備可搭配烘箱、恒溫恒濕箱等，模擬在惡劣環境條件下做測試
